Systémy pro odsávání výparů z laseru a filtry

Systémy pro odsávání výparů z laseru a filtry

Odsávání výparů je důležitým prvkem každé instalace laserového značení, která pomáhá odstraňovat výpary a úlomky částic vytvářené během procesu značení. Odsávání výparů má pro provoz tyto výhody:

  • Zlepšení doby provozu s tím, že budete udržovat čistotu laserových čoček
  • Udržování bezpečných pracovních podmínek obsluhy
  • Pomáháme zajistit kvalitu produktu udržováním čistoty výrobních linek

Společnost Videojet nabízí řadu systémů a filtrů pro odsávání výparů, které vyhovují vašim potřebám výrobní linky.

  • AD Oracle
  • Advantage Access
  • Advantage PVC
  • Filters
  • AD Cyclone Separator Extractor
275x350-FumeExtractor-Oracle

Produkt AD Oracle Laser Fume Extractor, navržený speciálně pro aplikace s vysokou výrobní kapacitou obsahuje výkonnou řadu jedinečných funkcí v jedné kompaktní jednotce. Uzavřená smyčka, automatické řízení toku umožňuje uživateli přednastavit správné průtoky pro nižší hladinu hluku a další ochranu obou filtrů. Dvoustupňový předfiltr má masivní plochu 12 m², která omezuje zatížení filtru a prodlužuje dobu mezi výměnami filtru.

Standardní výbavou jsou následující funkce:

  • Automatické snímací napětí (90–257 V) pro globální použití
  • Uzavřená smyčka, automatické řízení toku
  • Technologie zpětného toku filtru pro zvýšení výkonu filtru a zajištění delší životnosti filtru
  • Plášť z nerezové oceli
  • Malé rozměry a nízká hlučnost
275x350-FumeExtractor-Access

Advantage Access Laser Fume Extractor byl navržen speciálně pro aplikace s nízkou až střední výrobní kapacitou. Jeho základní konstrukce splňuje výkonnostní požadavky většiny 10W laserových aplikací a standardně poskytuje indikátor stavu filtru.

Základní funkce:

  • Třístupňová filtrace: předfiltr, HEPA filtr a chemická část (uhlí)
  • Indikátor stavu filtru
  • Malý půdorys
275x350-FumeExtractor-PVC

Systém odsávání výparů z PVC Advantage je speciálně navržen k efektivnímu zpracování mimořádně korozivních výparů, které vznikají při laserovém zpracovávání PVC.

Každá jednotka je vybavena specifickým snímačem HCL a univerzálním snímačem VOC, který kontinuálně sleduje vzduch vystupující z jednotky. Standardní součástí výbavy je automatické řízení toku s uzavřenou smyčkou, která zajišťuje zachování konzistentních podmínek zpracování. Upevňovací mechanismus filtru Easi-Glide, který je přihlášen k patentu, zjednodušuje, zrychluje a zvyšuje bezpečnost při výměně filtru.

Základní funkce:

  • Dmychadlo s vysokým prouděním vzduchu a tlakem
  • Senzory plynů HCL a VOC
  • Uzavřená smyčka, automatické řízení toku
  • Technicky vyspělé rozhraní stop/start k laseru

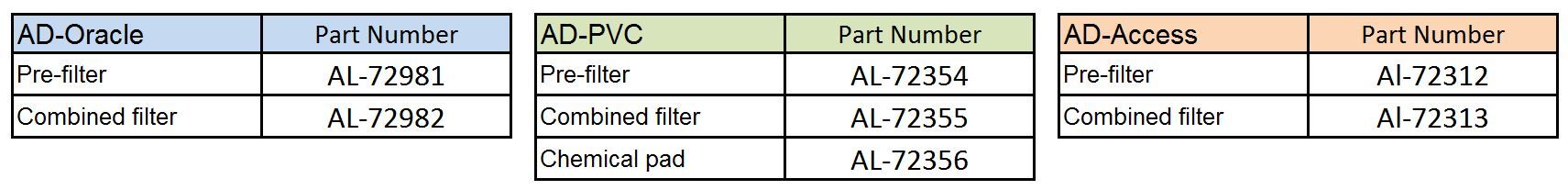

Filtry na odsávání laserových výparů

Chcete-li objednat filtry, náhradní díly a spotřební materiál, volejte společnost Videojet na čísle 1-(833) 760-0609.

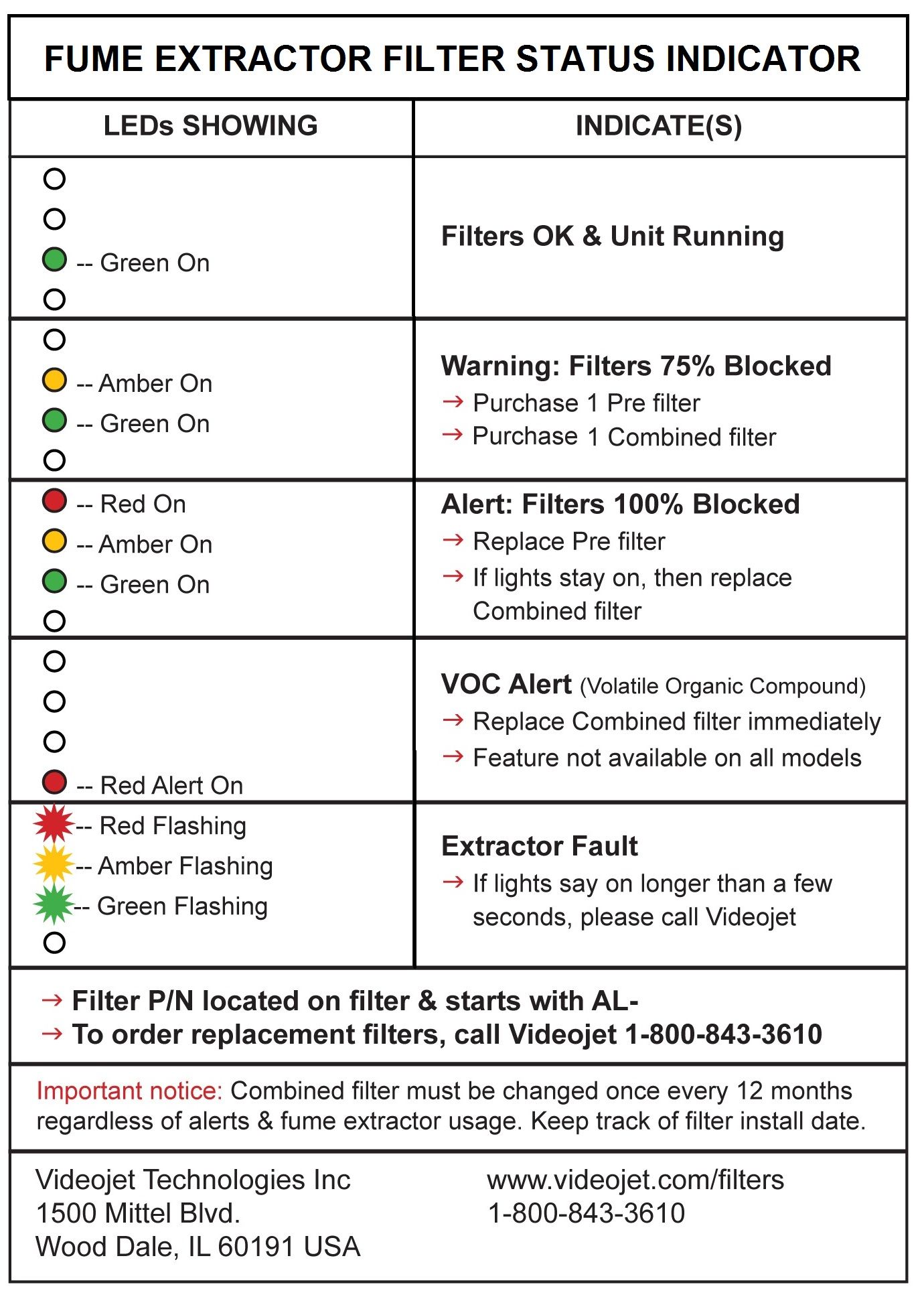

Kontrolky stavu filtru

Důležitost pravidelné výměny filtru

Provozní – Je-li údržba filtru ignorována, může se na laserové optice usazovat kouř a nečistoty, které způsobují trvalé poškození čočky a zhoršují kvalitu značení. Jak klesá účinnost odsávání výparů, prodlužuje se doba odstávky laseru.

Zdraví a bezpečnost – Částice generované z většiny materiálů mají velikost menší než mikrony, což při vdechování představuje zdravotní riziko, a některé materiály uvolňují škodlivé plyny, před nimiž je opět nutné chránit obsluhu.

Výhody – Zahrňte vysoce kvalitní tisk na všechny vaše produkty, udržujte bezpečné prostředí bez zápachu, udržujte čistou výrobní oblast a maximální dobu provozu.

Další informace o odsávači par a preventivní údržbě získáte z našeho průvodce Videojet pro odsávání výparů PM.

cyclone-ss

Konstrukce AD-Cyclone byla vyvinuta pro těžké částice, aby pomohla prodloužit životnost filtru a výkon při odsávání.

S pomocí britské University of Southampton byly použity metody CFD (Computational Fluid Dynamics) k vytvoření cyklonového separátoru, který pracuje efektivněji při menších velikostech částic ve srovnání s jinými dostupnými systémy.

Separátor AD-Cyclone byl navržen pro použití s proudovými odsavači a je instalován mezi místem laserové extrakce a odsavačem. Proud vzduchu generovaný odsávací jednotkou napájí Cyclone.

Základní funkce:

  • Prodloužení životnosti filtru z 15 % na 100 % v závislosti na velikosti částic
  • Malý půdorys
  • Integruje se do stávajícího systému odsávání výparů
  • Žádná další energie není nutná
